硫化罐的主要部件的設計

發布時間：2020-01-06 17:04瀏覽次數：

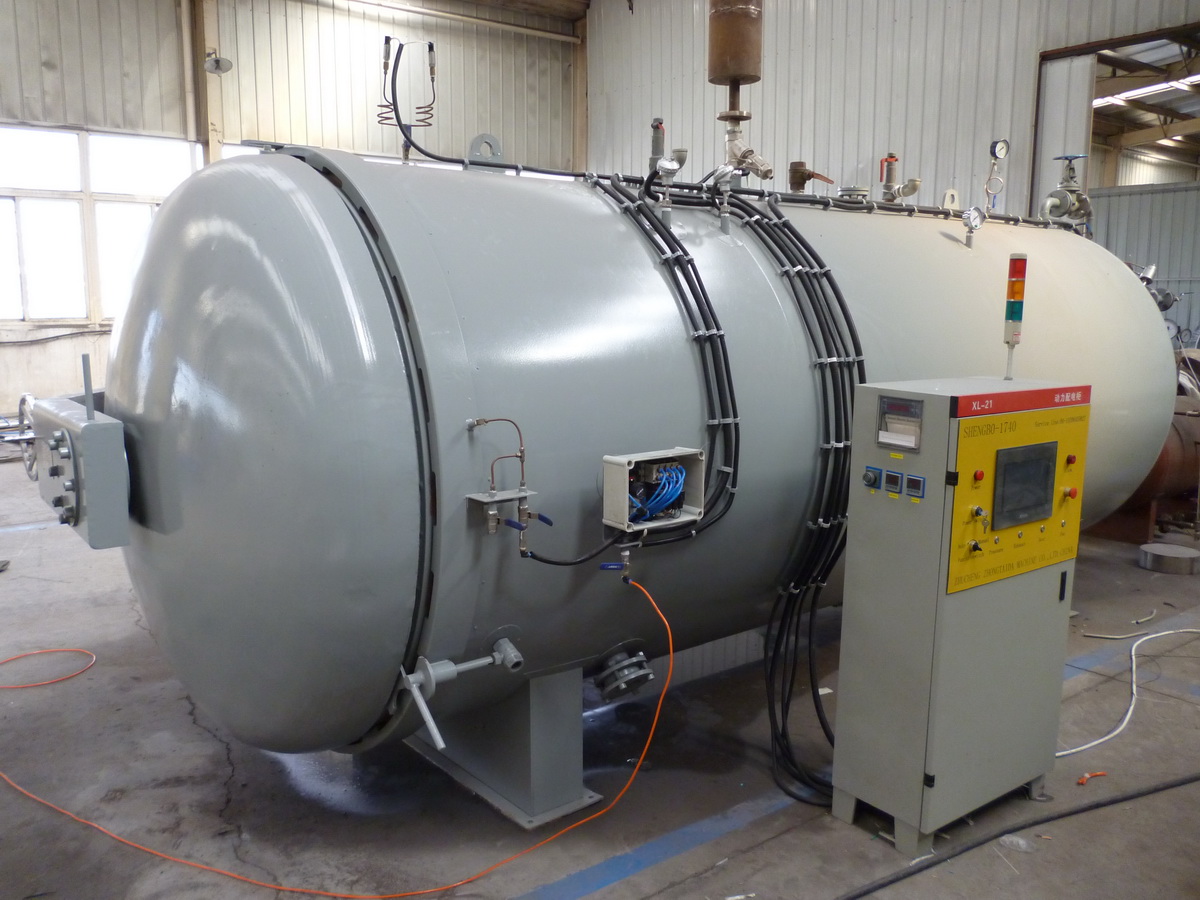

大型硫化罐主要部件的設計

罐蓋

臥式硫化罐罐蓋的結構形式很多，國內絕大數采用錯齒結構，它具有結構簡單，工作可靠、操作方便等優點。

臥式硫化罐罐蓋由蓋板及蓋緣組成。常見的蓋板形狀有無折邊的球面封頭及橢圓或碟形封頭兩種。

所謂無折邊球面封頭就是將碟形封頭的直邊及轉角部分去掉，只剩下球面部分。無折邊球面封頭具有制造容易、節省材料、封頭高度低、重量輕等優點，但封頭與蓋緣焊接處要產生局部應力。在確定無折邊球面的壁厚時，應注意局部應力。

罐蓋的罐緣常用ZG270-500制造。

錯齒式罐蓋通常有齒環轉動和罐蓋轉動兩種

1．齒環轉動式的是在罐蓋與齒環上各制出數量相等的若干個矩形齒，罐蓋、齒環上的齒與齒谷一一對應，齒谷比齒略大，以便齒從齒谷中通過。當罐蓋與齒環相對轉動半個齒距時，罐蓋便被閉鎖。

2．罐蓋轉動式錯齒式罐蓋的結構和日常家用的高壓鍋的罐蓋結構相似。

罐蓋的支承裝置常用的有鉸接式和吊轉式兩種

吊轉式罐蓋支承裝置，罐蓋開閉時其運動軌跡呈拋物線狀。這種結構在開閉罐蓋時所需的占地面積較小，活動接軌也可以較短，但開閉罐蓋不易實現機械化。現在使用較少。

鉸接式罐蓋支承裝置，罐蓋在邊部用鉸鏈以鉸接形式支承在罐體罐口部位的邊部，其結構類似建筑門窗的鉸接支承方式。鉸接式罐蓋支承裝置開關罐蓋時所需要的面積較大，活動接軌也較長，但較易實現開關罐蓋的機械化。

過去，錯齒式罐蓋開關和閉鎖均采用齒輪副或蝸桿副由人工用杠桿驅動?，F(xiàn)在，則采用電機或氣缸進行驅動。

電動罐蓋閉鎖裝置具有工作平穩無沖擊的優點，在臥式硫化罐上廣泛使用。

氣缸驅動的罐蓋閉鎖裝置，結構簡單，但工作時不夠穩定，罐蓋的轉動速度會受氣壓變化的影響。
